Сервис криогенных систем МРТ по всей России

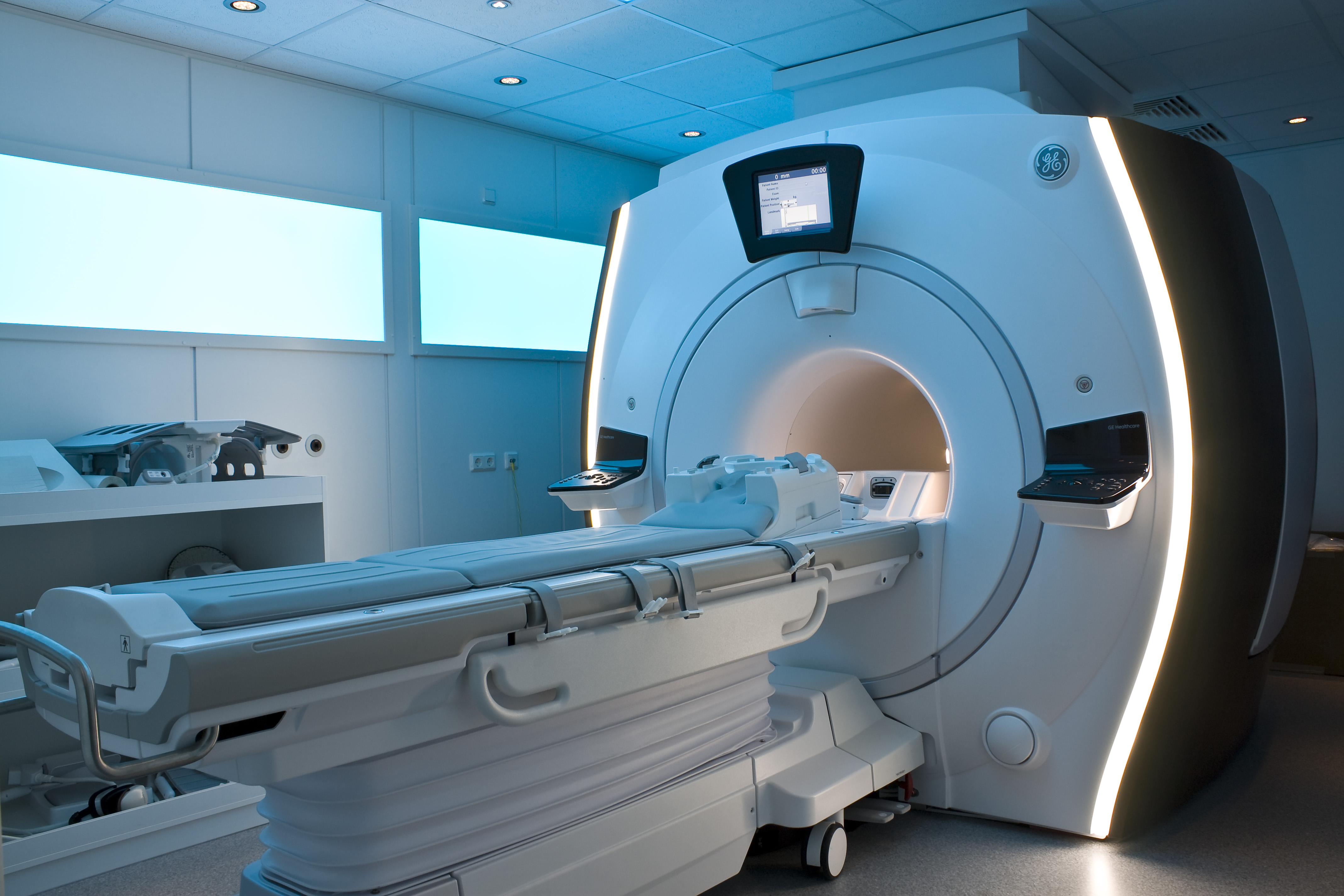

В кабинете магнитно-резонансной томографии сверхпроводящий магнит размещается в центральной части экранированного помещения. Такое помещение представляет собой клетку Фарадея, предназначенную для защиты оборудования от внешних электромагнитных помех. Как правило, конструкция выполняется в виде заземленной оболочки и изготавливается из хорошо проводящих материалов, например медной фольги или специальных металлических панелей.

Для поддержания сверхпроводящего состояния магнита необходимо обеспечить крайне низкую рабочую температуру порядка 4.2 Кельвина, что соответствует приблизительно −269 градусам Цельсия. Такие условия достигаются за счет использования жидкого гелия, который выполняет роль основного охлаждающего агента в магнитно-резонансной системе. Поскольку жидкий гелий является дорогостоящим ресурсом, в современных магнитах МРТ применяются двухступенчатые криогенные системы замкнутого цикла, известные как криоголовка или криорефрижератор. Данные устройства позволяют достигать температур ниже 4 Кельвина и обеспечивают повторное сжижение испаряющегося гелия внутри криостата.

Компрессор, необходимый для работы криорефрижератора, устанавливается за пределами клетки Фарадея. Он соединяется с криоголовкой при помощи гелиевых магистралей высокого давления, включающих линию прямого потока и линию обратного потока, обозначаемых как Supply и Return. Важно отметить, что гелиевый контур рефрижератора является замкнутым и не связан напрямую с жидким гелием, находящимся внутри магнита. Такая конструкция обеспечивает стабильную работу системы охлаждения и минимизирует потери гелия.

Первая ступень криорефрижератора предназначена для охлаждения теплового экрана, который снижает теплоприток к жидкому гелию. Благодаря этому уменьшается скорость испарения и повышается эффективность всей криогенной системы. Вторая ступень охлаждает теплообменник, расположенный внутри магнита, который выполняет функцию повторного ожижения испаряющегося гелия и возвращает его обратно в криостат.

Как правило, скорость повторного сжижения гелия превышает скорость его естественного испарения. В случае отсутствия регулирования давление в гелиевом объеме может стать отрицательным, что создает риск подсасывания воздуха из помещения внутрь криостата. Попадание воздуха в криогенную систему крайне нежелательно, так как жидкий гелий имеет самую низкую температуру среди известных веществ. Любые газы, попавшие в область с жидким гелием, переходят в твердое состояние и образуют лед, который может повредить оборудование.

Для предотвращения подобных ситуаций в конструкции магнита применяется автоматически управляемый нагреватель. Он регулирует скорость испарения гелия и поддерживает баланс между процессами испарения и повторного сжижения. Такая система позволяет стабилизировать давление внутри криостата и обеспечить безопасную работу оборудования.

Со временем производительность криорефрижератора может снижаться, что приводит к уменьшению эффективности охлаждения. В этом случае автоматически снижается мощность нагревателя. В некоторых моделях магнитно-резонансных томографов предусмотрена система автоматического отключения криорефрижератора при снижении давления ниже допустимого уровня. Это позволяет предотвратить попадание воздуха в систему и исключить образование льда внутри криостата.

В криостате магнитно-резонансного томографа с помощью нагревателя поддерживается небольшое избыточное давление в гелиевом объеме. Это необходимо для предотвращения попадания воздуха внутрь системы и образования льда при сверхнизких температурах. Несмотря на наличие системы поддержания давления, при длительной эксплуатации оборудования возможно постепенное образование наледи внутри криостата. Чаще всего лед образуется на теплообменнике криоголовки, что приводит к снижению эффективности повторного ожижения гелия. В результате скорость испарения начинает превышать скорость сжижения, избыточный гелиевый газ не конденсируется и сбрасывается через предохранительные клапаны, что приводит к постепенной потере жидкого гелия.

Более серьезной проблемой является полная или частичная закупорка льдом сервисной горловины магнита. Через данную горловину осуществляется заправка жидкого гелия, сброс избыточного давления, а также установка токовводов. При образовании ледяной пробки система контроля давления начинает получать некорректные показания, поскольку датчик давления измеряет параметры в верхней части сервисной горловины, расположенной выше уровня льда. В это время в основном гелиевом объеме может формироваться повышенное давление, превышающее допустимые значения. Подобная ситуация может привести к квенчу магнита и аварийной остановке оборудования.

Дополнительную опасность представляет вероятность повреждения магнитной системы, поскольку линия сброса испарившегося гелия также может быть перекрыта ледяной пробкой. В случае возникновения аварийной ситуации избыточное давление не сможет быть своевременно сброшено, что увеличивает риск повреждения криостата и внутренних компонентов магнита. В связи с этим некоторые модели МРТ оснащаются дополнительной системой аварийного сброса давления с защитной мембраной, расположенной ниже уровня сервисной горловины. Такая конструкция обеспечивает дополнительную защиту оборудования и снижает вероятность критических последствий.

При частичной закупорке сервисной горловины также наблюдается снижение эффективности заправки жидким гелием. Во время перелива жидкий гелий поступает в магнит медленнее, чем обычно, и значительная часть гелия может не достигать расчетного уровня заполнения. В результате после заправки уровень жидкого гелия оказывается ниже ожидаемого, даже при использовании полного транспортного сосуда Дьюара.

Для удаления образовавшегося льда, как правило, требуется проведение процедуры de-ice. В большинстве случаев для этого необходимо вывести магнитное поле из магнита, а после выполнения работ повторно ввести его в рабочий режим. Процесс вывода и последующего ввода тока является технически сложной и дорогостоящей процедурой, поэтому своевременная диагностика и профилактика образования льда позволяют избежать значительных затрат и длительного простоя оборудования.

Потеря жидкого гелия в системе МРТ может быть связана с несколькими причинами, каждая из которых требует своевременной диагностики и технического вмешательства. Одним из наиболее частых факторов является недостаточная эффективность работы криоголовки. Это может быть связано с ее естественным износом, несвоевременной заменой, образованием наледи на рефрижераторе или теплообменнике, а также с недостаточным охлаждением компрессора рефрижератора. При ухудшении работы криоголовки снижается эффективность повторного ожижения гелия, что приводит к постепенному уменьшению его уровня в криостате.

Еще одной распространенной причиной потерь является утечка газообразного гелия. Даже незначительная негерметичность в соединениях, гелиевых магистралях, компрессоре или внутренних элементах системы может приводить к постоянному снижению объема гелия. Дополнительным риском являются периодические отключения рефрижератора, из-за которых процесс ожижения гелия временно прекращается, а испарение продолжается в обычном режиме. Также значительное влияние оказывает избыточный теплоприток к жидкому гелию, который может возникать при ухудшении вакуума в криостате. В этом случае на охлаждающую систему ложится повышенная нагрузка, а расход гелия увеличивается.

При первых признаках снижения уровня жидкого гелия необходимо как можно быстрее провести диагностику магнита с привлечением профильных специалистов. Если уровень гелия снижается до критических значений, примерно до 40 процентов, хотя точный показатель зависит от модели МРТ, существенно возрастает вероятность квенча. При дальнейшем падении уровня жидкого гелия квенч становится практически неизбежным, что может привести к остановке оборудования и дорогостоящему восстановлению системы.

Следует учитывать, что при неработающем рефрижераторе скорость испарения жидкого гелия обычно составляет от 3 до 6 процентов в сутки. Это означает, что время достижения критического уровня нередко исчисляется всего несколькими днями. Именно поэтому любые признаки потери гелия требуют немедленной реакции и срочного технического обследования системы МРТ.

Квенч (quench) представляет собой аварийный переход сверхпроводящего магнита МРТ в нормальное, то есть несверхпроводящее состояние. При таком переходе энергия, накопленная в магнитной системе, быстро преобразуется в тепло, а магнитное поле исчезает. Одновременно начинается интенсивное испарение жидкого гелия, объем которого может составлять сотни литров. Это приводит к резкому росту давления внутри криостата. Для защиты оборудования от разрушения в системе предусмотрены предохранительные элементы, например разрывная мембрана burst disk. В ряде моделей МРТ вместо нее или совместно с ней используется специальный сбросной клапан, позволяющий безопасно отвести избыточное давление без повреждения мембраны.

Причины квенча могут быть различными и нередко связаны как с аварийными ситуациями, так и с нарушением условий эксплуатации оборудования. Наиболее частые причины включают:

• нажатие кнопки аварийного вывода магнитного поля;
• снижение уровня жидкого гелия ниже допустимого значения;
• неисправности в цепи заземления МРТ или подключение к ней посторонних потребителей;
• полную закупорку сервисной горловины;
• попадание посторонних предметов на обмотку магнита, например частиц льда или фрагментов изоляции.

Энергия, запасенная в сверхпроводящем магните, очень велика. Например, в магните с индуктивностью 15 Гн и рабочим током 600 А может быть накоплено около 2.7 МДж энергии. Если сопоставить это значение с теплотой парообразования жидкого гелия, которая составляет 20.2 кДж/кг, становится ясно, что теоретически такой энергии достаточно для испарения примерно 1070 литров жидкого гелия. На практике при квенче испаряется меньше, так как часть энергии уходит на нагрев обмотки магнита, элементов криостата и частично поглощается защитными системами. Тем не менее объем испарившегося гелия все равно остается очень значительным и обычно измеряется сотнями литров.

Для запуска квенча достаточно, чтобы в несверхпроводящее состояние перешел совсем небольшой участок проводника, размером порядка нескольких миллиметров. После этого процесс развивается лавинообразно и становится необратимым. Энергия, необходимая для возникновения такого локального перехода, крайне мала и составляет величину порядка 10 мДж. Это очень небольшой уровень энергии. Для наглядности можно представить, что примерно такой энергией обладает предмет массой около 0.1 г, поднятый всего на 1 см над поверхностью. Иначе говоря, даже падение очень легкого предмета на чувствительный участок обмотки потенциально может спровоцировать переход в нормальное состояние.

Обмотка магнита МРТ, разумеется, не остается полностью открытой и защищена специальным бандажом. Поэтому в реальных условиях для возникновения квенча требуется несколько большее внешнее воздействие. Однако даже при наличии защитного слоя риск не исключается. Например, попавший на обмотку кусочек льда, образовавшийся внутри криостата, может стать достаточной причиной для локального нарушения сверхпроводимости и последующего квенча. Именно поэтому контроль состояния криогенной системы, уровня жидкого гелия, сервисной горловины и внутренних элементов магнита имеет критически важное значение для безопасной эксплуатации аппарата МРТ.

В большинстве случаев при квенче происходит разрушение предохранительной мембраны (burst disk), предназначенной для защиты криостата от избыточного давления. При резком испарении жидкого гелия давление внутри системы быстро возрастает, и мембрана разрывается, обеспечивая безопасный сброс газообразного гелия. После срабатывания защитного элемента система остается без герметичной защиты, поэтому крайне важно заранее иметь запасную мембрану непосредственно на объекте эксплуатации МРТ.

В некоторых моделях магнитов используются предохранительные мембраны двух типов — графитовые и металлические. Такая конструкция обеспечивает дополнительную защиту и повышает надежность системы сброса давления. В зависимости от конструкции магнита и требований производителя может применяться один тип мембраны или комбинация нескольких защитных элементов.

После квенча новую предохранительную мембрану рекомендуется устанавливать сразу после нормализации давления в криостате. Это позволяет восстановить герметичность системы и предотвратить попадание воздуха внутрь криогенного объема. Задержка с установкой мембраны увеличивает риск образования льда и ухудшения состояния криогенной системы.

Перед установкой новой мембраны необходимо отогреть клапаны сброса гелия и убедиться в их корректной работе. Также важно добиться стабильного положительного давления в криостате, что подтверждает отсутствие утечек и корректную работу системы. После выполнения этих действий магнитная система считается подготовленной к дальнейшим работам по восстановлению и последующей заправке жидким гелием.

Для стабильной и надежной работы криогенной системы МРТ необходимо проводить регулярное техническое обслуживание. Своевременное сервисное сопровождение позволяет поддерживать эффективное охлаждение магнита, снижать расход жидкого гелия и предотвращать аварийные остановки оборудования. Профессиональное обслуживание криогенной системы включает комплекс диагностических и профилактических мероприятий.

Основные работы по обслуживанию криогенной системы МРТ включают:

• замену адсорбера в гелиевом компрессоре для поддержания чистоты гелиевого контура
• замену криоголовки или дисплейсера при снижении эффективности охлаждения
• дозаправку компрессора маслом и газообразным гелием высокой чистоты марки 6.0
• промывку или замену гелиевых линий при загрязнении или ухудшении их состояния
• обслуживание внешней системы охлаждения, включая чиллер и систему водяного охлаждения

Регулярное выполнение данных работ позволяет продлить срок службы оборудования, снизить вероятность квенча и обеспечить стабильную работу магнитно-резонансного томографа. Профилактическое обслуживание также позволяет заранее выявлять потенциальные неисправности и минимизировать простой оборудования.
